■產品用途

該產品廣泛適用于保護太陽能光伏發電系統中的光伏板、逆變器等設備，為光伏發電系統提供全方位的浪涌保護。

■產品特點

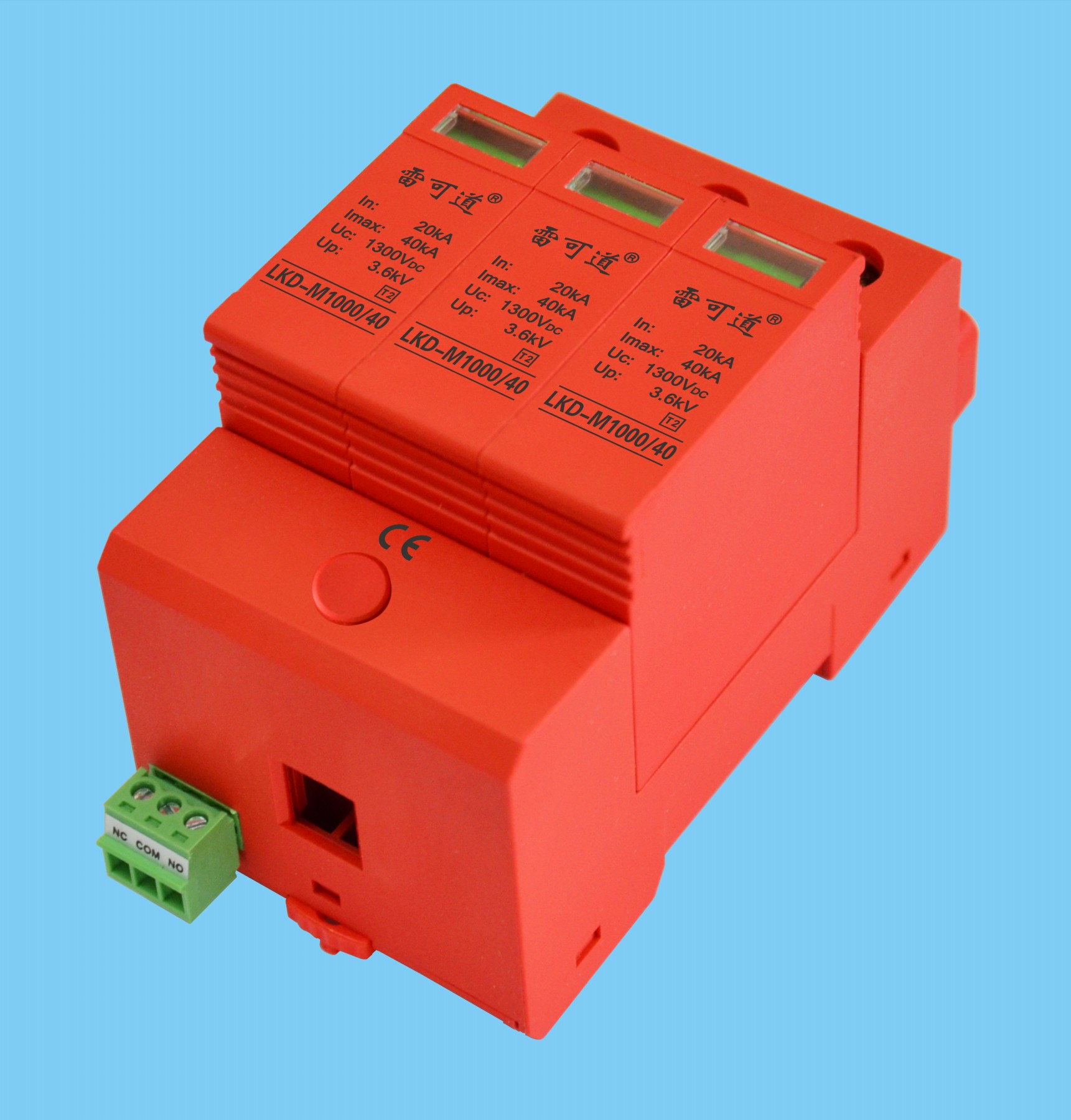

● 完整的預接線單元，用于光伏設備中，由底座和插入式保護模塊組成。

● Y型電路設計，三組高性能的壓敏電阻，實現正極對地、正極對負極、負極對地的全保護，當發電機電路中出現絕緣故障時，可避免對電涌保護器的損害。

● 功能強大的氧化鋅壓敏電阻具有高泄放能力。

● 內置動態熱脫扣器，具備了高可靠性。

● 故障指示以紅色標記出現在監控窗口中。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中+為正極線，–為負極線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。
